可一次加工出孔和襯套的高溫無屑熱熔鉆技術
株洲熱鉆Fdrill產品：可一次加工出孔和襯套的高溫無屑硬質合金熱熔鉆技術
在薄壁工件上鉆孔算不上是一種很大的挑戰，但此類加工可能需要采取某種工件支承措施，以抵消鉆頭開始鉆入工件材料時所產生的壓力。根據加工要求，被加工孔可能還需要進行去毛刺或倒角加工。
在許多情況下，加工出的這些孔在零部件裝配時需要裝入軸承或緊固件。對于常規的薄壁鉆削，孔的深度就等于工件的厚度。而這些孔可能并不適合加工螺紋或為軸承座套提供足夠的支承。為此，常常需要在工件上焊接或鉚接一個螺母，或在孔中安裝一個特制的襯套。Fdrill公司開發的Fdrill熱熔鉆采用了一種無屑熱熔技術，可以在一次加工中同時加工出孔和支承襯套，從而避免了另外焊(鉚)接螺母或安裝襯套。

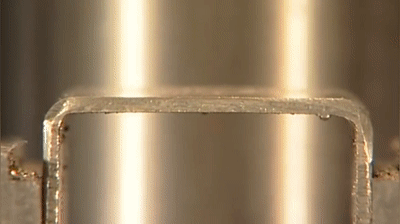

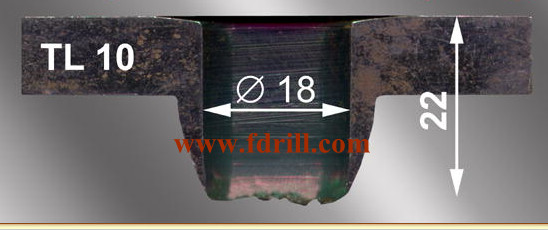

Fdrill無屑擠壓熱熔成型鉆頭（也稱為熱鉆、熱熔鉆、鎢鋼熱熔鉆）是采用一個硬質合金（鎢鋼）材質的圓錐形鉆頭，它以很高的軸向(向下)壓力和旋轉速度與工件材料接觸，熱熔鉆頭產生的摩擦熱可使工件材料軟化而具有延展性，足以使熱熔鉆頭鉆入工件并在孔的周圍形成環頸和襯套。環頸(位于工件表面以上)和襯套(位于工件表面以下)的總厚度可以達到工件厚度的3倍。增加的厚度可以為軸承提供支承，或采用類似Ftap擠壓絲錐在其上加工螺紋。
Fdrill高溫摩擦無屑鉆孔工藝適合加工壁厚0.5～12.5mm的低碳鋼、不銹鋼、鈦、鋁、銅、黃銅和其它各種具有延展性的工件材料。常見的加工對象包括汽車的排氣、操縱和框架零部件、壓力箱和水箱、各種導管和管道系統、HVAC歧管和金屬家具等。
Fdrill硬質合金熱熔鉆頭的直徑范圍為1.5～50mm，加工重復性可達0.013mm，可用于標準鉆床或CNC數控機床，加工功率水平為1.5～3.5kW，主軸轉速1000～3500r/min。根據被加工孔徑、工件材料和厚度的不同，選用的切削參數也有所不同。為了優化孔的加工質量和精度，在每次加工前必須采用手動方式或通過自動噴霧系統加注潤滑劑。
Fdrill熱熔鉆頭典型的加工循環時間為2～6秒。熱熔鉆頭的夾持采用套筒夾頭，散熱刀柄型式為2#和3#莫氏錐柄或20mm直圓柱柄。
對于需要光滑連接表面或倒角孔的加工，可采用Fdrill平口型熱熔鉆頭，以切除在工件表面形成的環頸。帶槽鉆尖型Fdrill熱熔鉆頭推薦用于加工表面涂層的工件材料，因為這種鉆尖有助于在鉆削加工開始時去除涂層。帶槽Fdrill熱熔鉆頭還有助于防止薄壁工件在鉆頭向下的壓力作用下可能產生的變形。通過預先鉆削一個小的起始孔也能避免工件變形。
Ftap擠壓絲錐可用于加工各種標準螺紋、公制螺紋和NPT螺紋廓形。由于這種螺紋不是通過切削而是通過擠壓形成的，因此具有較高的拉伸強度和扭矩值。
